PUNCH의 기본규격

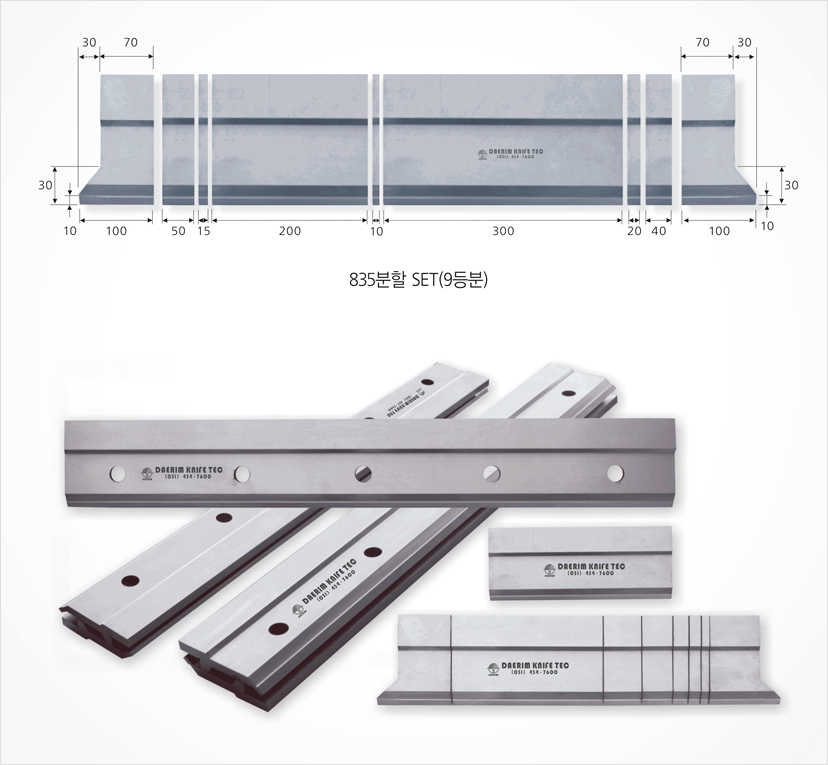

펀치의 기본규격 | Standard Punch
![](/img/pro1_19.jpg)
Punch의 장점
▶ 열처리 : 전소입
▶ 5 x Φ22 Drill 관통(PUNCH 사용후 변형 = 뒤틀림이 없다)
▶ 835분할 SET-9등분 고정밀도 / 와이어컷팅
▶ 종전에 있었던 좌 우측 하단부의 번호삭제 - 번호없이 좌 우측 어느 곳에나 조립가능 (의장등록 제 127009호)

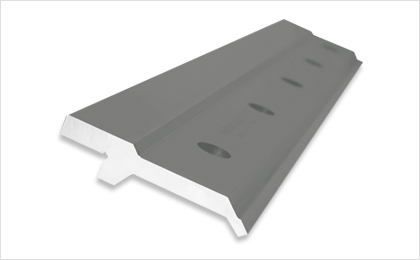

DR-A111
![](/img/pro1_20.jpg)

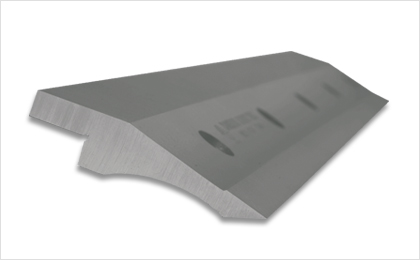

DR-A113
![](/img/pro1_21.jpg)

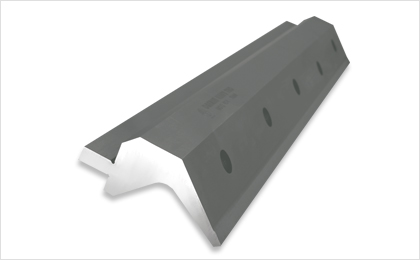

DR-A115
![](/img/pro1_22.jpg)

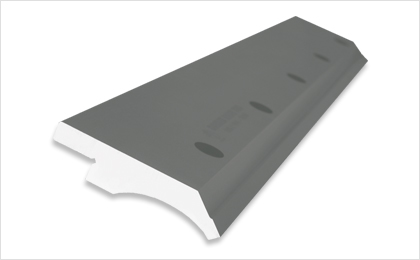

DR-A116
![](/img/pro1_23.jpg)

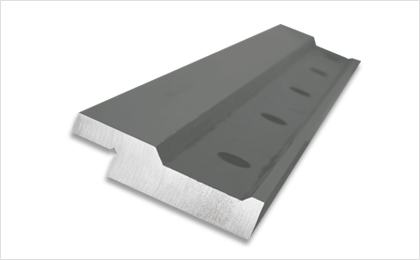

DR-A114
![](/img/pro1_24.jpg)

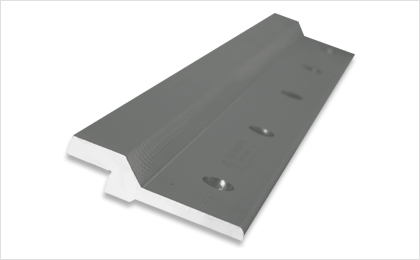

DR-A117
![](/img/pro1_25.jpg)
84˚ 88˚ | * 기타 규격은 주문에 의거 생산합니다. | L=835 |

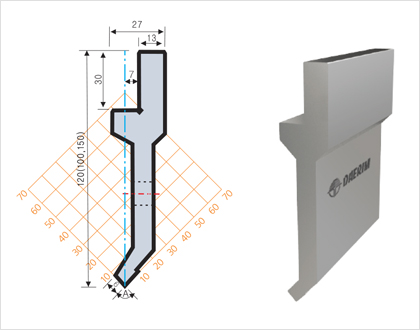

DR-A111 | edge 0.2R |
![](/img/pro1_01.jpg)

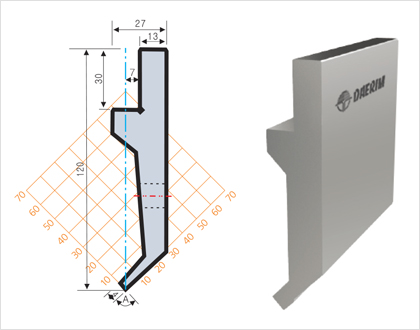

DR-A112 | edge 0.2R |
![](/img/pro1_02.jpg)

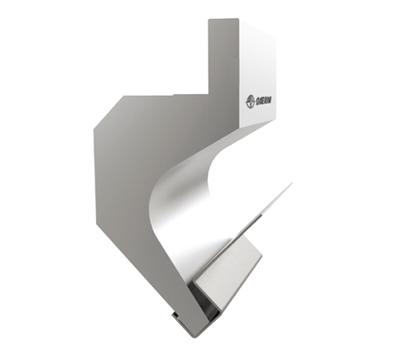

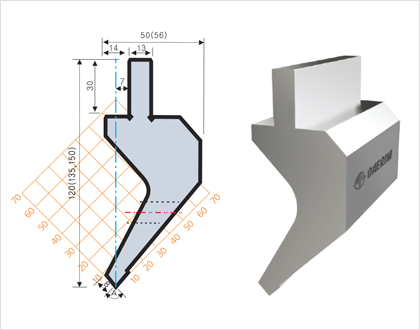

DR-A115 | edge 0.2R, 0.8R |
![](/img/pro1_03.jpg)
![](/img/pro1_04.jpg)

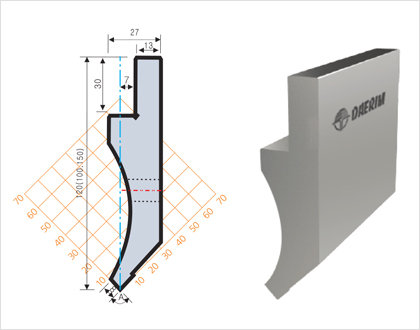

DR-A116 | edge 0.2R, 0.8R |
![](/img/pro1_05.jpg)

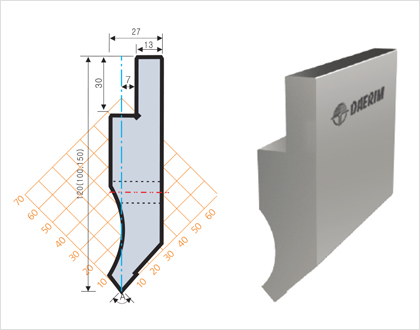

DR-A1160 | 0.2R, edge 0.8~3R |
![](/img/pro1_06.jpg)

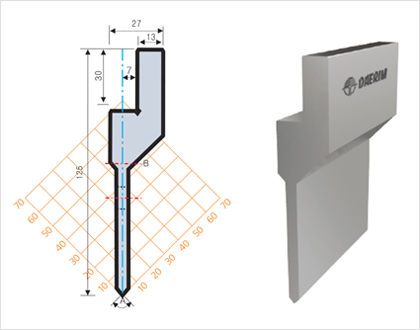

DR-A117 | edge 0.2R, 0.5R |
![](/img/pro1_07.jpg)

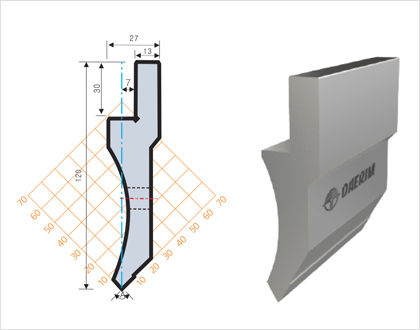

DR-A115 | edge 0.2R |
![](/img/pro1_08.jpg)

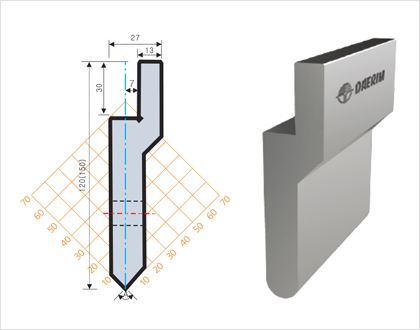

DR-A119 | edge 1.5~5R |
![](/img/pro1_09.jpg)

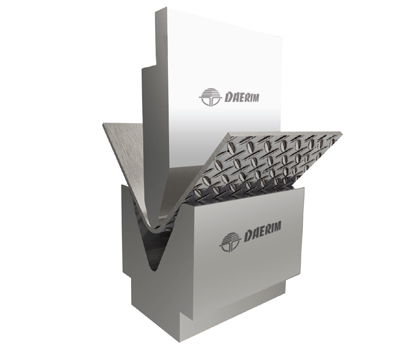

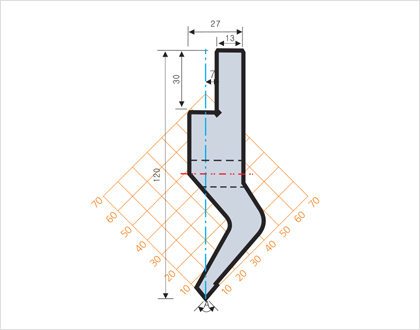

DR-A120 | edge 0.2R, 0.5R |
![](/img/pro1_10.jpg)
![](/img/pro1_11.jpg)
![](/img/pro1_12.jpg)

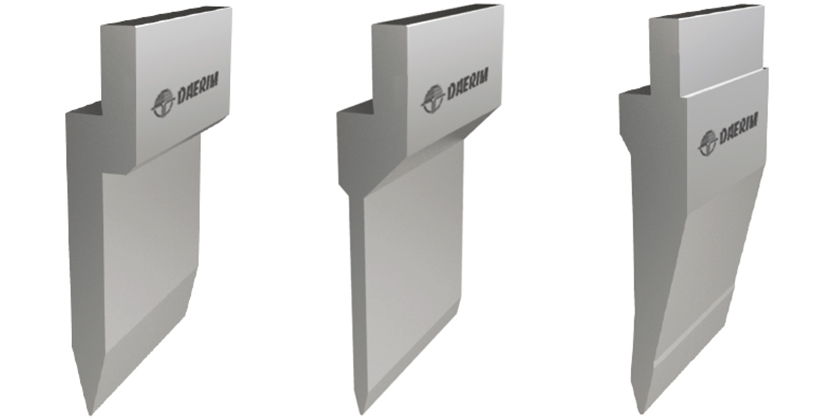

60˚ | * 기타 규격은 주문에 의거 생산합니다. | L=835 |

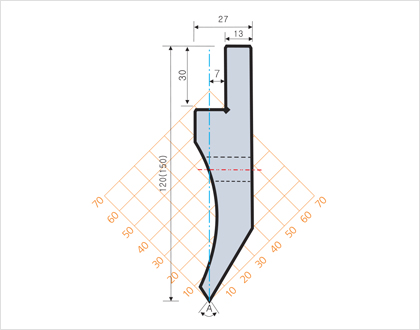

DR-G505 | edge 0.2R, 0.5R |
![](/img/pro1_13.jpg)

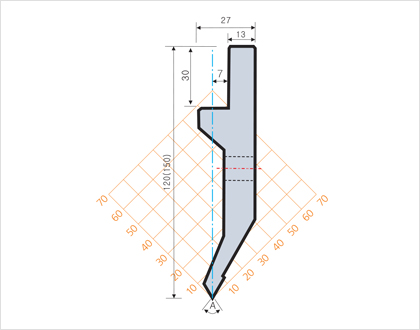

DR-G605 | edge 0.2R |
![](/img/pro1_14.jpg)
![](/img/pro1_15.jpg)
32˚ | * 기타 규격은 주문에 의거 생산합니다. | L=835 |

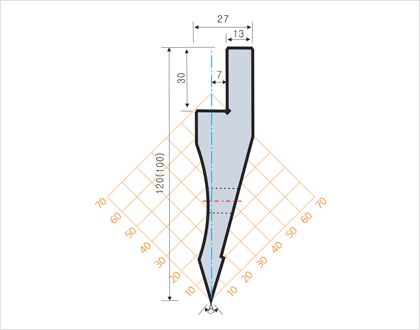

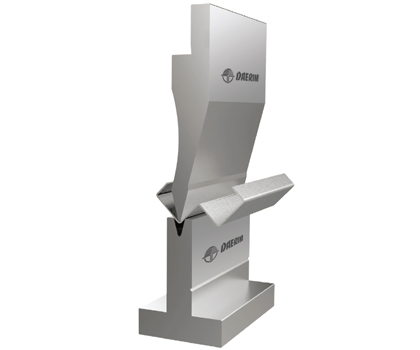

DR-A113 | edge 0.8mm |
![](/img/pro1_16.jpg)
![](/img/pro1_17.jpg)

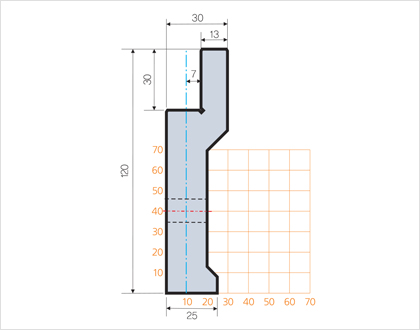

HEMMING |
DR-A114 |
![](/img/pro1_18.jpg)
